HN Series

HN Series

专用NC车床有效减少刀具干涉的旋转型顶尖

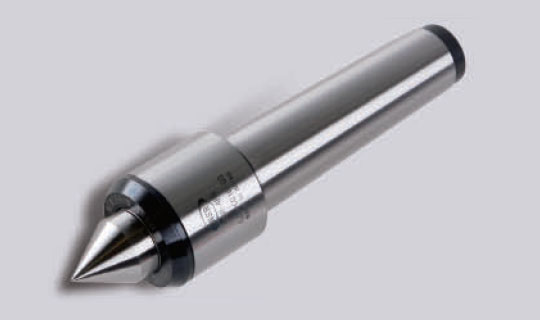

HN-Series

  • 最大限度减少刀具干涉的旋转型轴顶尖
  • 采用特殊油封，有效防止切削液和异物质进入
  • 采用髙精度三重轴承结构
  • 跳动精度0,003以内

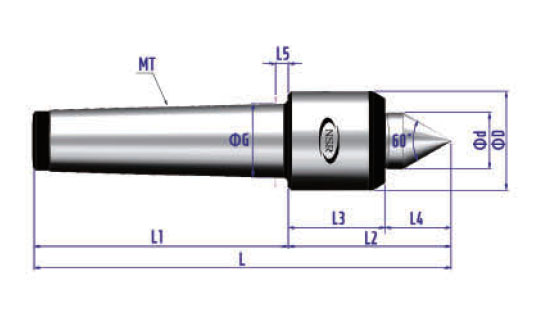

NSR-HN TYPE

  • 顶尖头的热处理硬度为HRC 58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5
1013003 3HN MT3 34 18 146.5 85 61.5 40.5 21 5.3 300 6,000 0.003
1013004 4HN MT4 42 24 177 108 69 41 28 5.3 400 5,000 0.003
1013005 5HN MT5 58 31.4 229.3 134.3 95 60 35 6.3 700 4,000 0.003

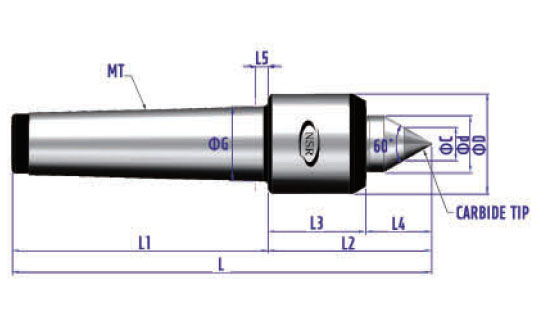

NSR-HNC TYPE

  • 顶尖头部镶入硬质合金，耐磨性显著提高
  • 硬质合金硬度为HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1013013 3HN MT3 34 18 146.5 85 61.5 40.5 21 5.3 10 300 6,000 0.003
1013014 4HN MT4 42 24 177 108 69 41 28 5.3 14 400 5,000 0.003
1013015 5HN MT5 58 31.4 229.3 134.3 95 60 35 6.3 18 700 4,000 0.003

NSR-HNA TYPE

  • 顶尖头部采用两段锥度设计，有效减少干涉
  • 顶尖头的热处理硬度为HRC 58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦB
1001023 3HNA MT3 34 18 152.5 85 67.5 40.5 27 5.3 10 300 6,000 0.003
1001024 4HNA MT4 42 24 186 108 78 41 37 5.3 12 400 5,000 0.003
1001025 5HNA MT5 58 31.4 247.3 134.3 113 60 53 6.3 14 700 4,000 0.003

NSR-HNAC TYPE

  • 顶尖头部采用两段锥度设计，有效减少干涉
  • 顶尖头部镶入硬质合金，耐磨性显著提高
  • 硬质合金硬度为HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1001033 3HNAC MT3 34 18 152.5 85 67.5 40.5 27 5.3 10 300 6,000 0.003
1001034 4HNAC MT4 42 24 186 108 78 41 37 5.3 12 400 5,000 0.003
1001035 5HNAC MT5 58 31.4 247.3 134.3 113 60 53 6.3 14 700 4,000 0.003
