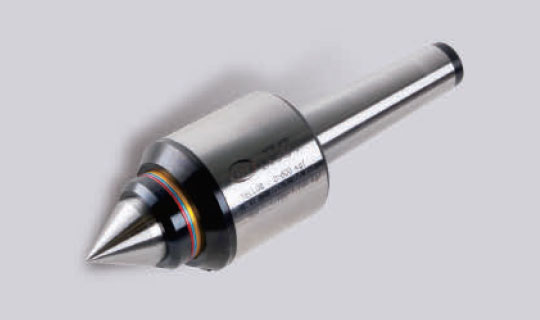

SR Series

SR Series

可表不尾座压力

SR-Series

  • 轻松掌握工件的支撑力
  • 配合使用FACE DRIVER，可以最小化由于持续撞击引起的主轴轴承的磨损
  • RUN OUT 0.003mm 以内
  • LOW Pressure
  • Medium Pressure
  • High Pressure
Point Exchangeable Center
向左/向右滚动

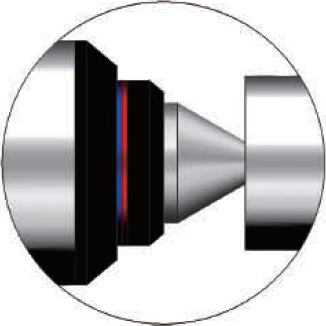

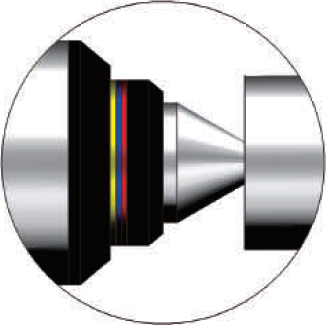

Color 2SR 3SR 4SR 5SR
YELLOW 0~500kgf 0~500kgf 0~1,000kgf 0~1,500kgf
BLUE 500~1,500kgf 500~1,500kgf 1,000~2,000kgf 1,500~2,000kgf
RED 1,500~2,500kgf 1,500~2,500kgf 2,000~3,000kgf 3,000~4,500kgf

NSR-SR TYPE

  • 顶尖轴的热处理硬度HRC 58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5
1001502 2SR MT2 50 25 155 68 87 52.6 34.4 6 400 5,000 0.003
1001503 3SR MT3 50 25 172 85 87 52.6 34.4 6 700 5,000 0.003
1001504 4SR MT4 65 32 223 108 115 70 45 8 1,200 3,000 0.003
1001505 5SR MT5 94 55 294 136 158 88 70 8 2,000 2,000 0.003

NSR-SRC TYPE

  • 心轴头部嵌入硬质合金，具备高耐磨度
  • 硬质合金硬度HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1001512 2SRC MT2 50 25 155 68 87 52.6 34.4 6 10 400 5,000 0.003
1001513 3SRC MT3 50 25 172 85 87 52.6 34.4 6 10 700 5,000 0.003
1001514 4SRC MT4 65 32 223 108 115 70 45 8 14 1,200 3,000 0.003
1001515 5SRC MT5 94 55 294 136 158 88 70 8 18 2,000 2,000 0.003

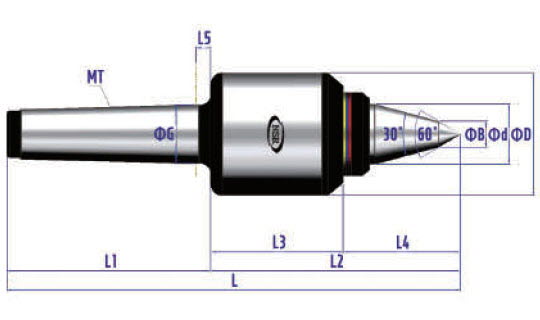

NSR-SRA TYPE

  • 为了最小化工件的干涉，心轴做了2段角度
  • 顶尖轴的热处理硬度HRC 58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦB
1001522 2SRA MT2 50 25 172 168 104 52.6 51.4 6 10 320 5,000 0.003
1001523 3SRA MT3 50 25 189 85 104 52.6 51.4 6 10 560 5,000 0.003
1001524 4SRA MT4 65 32 240 108 132 70 62 8 14 960 3,000 0.003
1001525 5SRA MT5 94 55 329 136 193 88 105 8 18 1,600 2,000 0.003

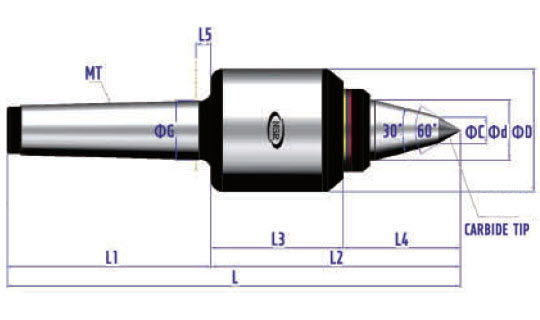

NSR-SRAC TYPE

  • 为了最小化工件的干涉，心轴做了2段角度
  • 心轴头部嵌入硬质合金，具备高耐磨度
  • 硬质合金硬度HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1001532 2SRAC MT2 50 25 172 68 104 52.6 51.4 6 10 320 5,000 0.003
1001533 3SRAC MT3 50 25 189 85 104 52.6 51.4 6 10 560 5,000 0.003
1001534 4SRAC MT4 65 32 240 108 132 70 62 8 14 960 3,000 0.003
1001535 5SRAC MT5 94 55 329 136 193 88 105 8 18 1,600 2,000 0.003

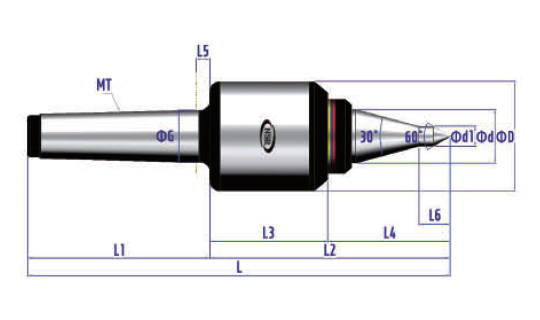

NSR-SRAL TYPE

  • 最小化了工件干涉
  • 顶尖轴的热处理硬度HRC 58-62
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 L6 Φd1
1001542 2SRAL MT2 50 25 177 68 109 52.6 56.4 6 13.2 10 320 5,000 0.003
1001543 3SRAL MT3 50 25 194 85 109 52.6 56.4 6 13.2 10 560 5,000 0.003
1001544 4SRAL MT4 65 32 250.5 108 142.5 70 58.5 8 18.5 12 960 3,000 0.003
1001545 5SRAL MT5 94 55 344 136 208 88 120 8 22.7 14 1,600 2,000 0.003

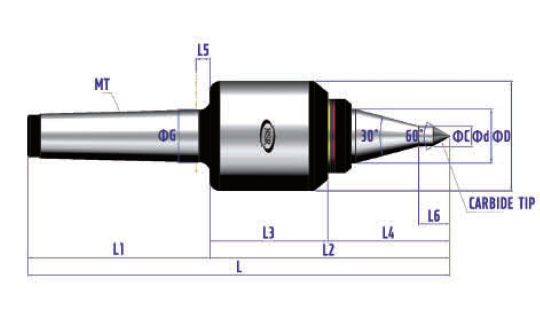

NSR-SRALC TYPE

  • 最小化了工件干涉
  • 心轴头部嵌入硬质合金，具备高耐磨度
  • 硬质合金硬度HRA 90-91
向左/向右滚动
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 L6 ΦC
1001552 2SRALC MT2 50 25 177 68 109 52.6 56.4 6 13.2 10 320 5,000 0.003
1001553 3SRALC MT3 50 25 194 85 109 52.6 56.4 6 13.2 10 560 5,000 0.003
1001554 4SRALC MT4 65 32 250.5 108 142.5 70 58.5 8 18.5 12 960 3,000 0.003
1001555 5SRALC MT5 94 55 344 136 208 88 120 8 22.7 14 1,600 2,000 0.003
