CHIHB Series
适合半自动车床 日常加工的 经济型 型号

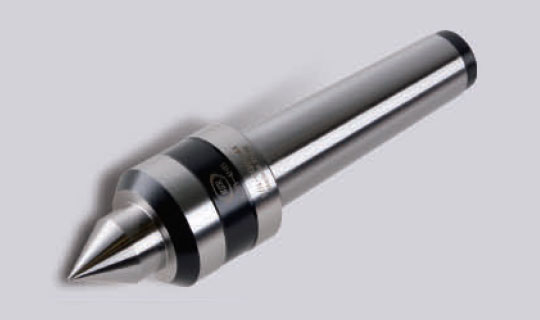

HB-Series
- 旋转型顶尖
- 小型轴加工及适用于精车刀
- 旋转精密度0.003以内
NSR-HB TYPE
- 减少工件干涉本体旋转顶尖部分缩小
- 顶尖部热处理硬度为HRC 58-62
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ||||||
| 1008002 | 2HB | MT2 | 38 | 18 | 124 | 68 | 56 | 35 | 21 | 6 | 300 | 6,000 | 0.003 |
| 1008003 | 3HB | MT3 | 38 | 18 | 141 | 85 | 56 | 35 | 21 | 6 | 400 | 6,000 | 0.003 |
| 1008004 | 4HB | MT4 | 45 | 25 | 184 | 108 | 76 | 44 | 32 | 5.3 | 600 | 5,000 | 0.003 |
| 1008005 | 5HB | MT5 | 63 | 28 | 229 | 136 | 93 | 58 | 35 | 6.3 | 750 | 4,000 | 0.003 |
| 1008006 | 6HB | MT6 | 102 | 55 | 333 | 189 | 144 | 82 | 62 | 10 | 1,200 | 2,000 | 0.003 |

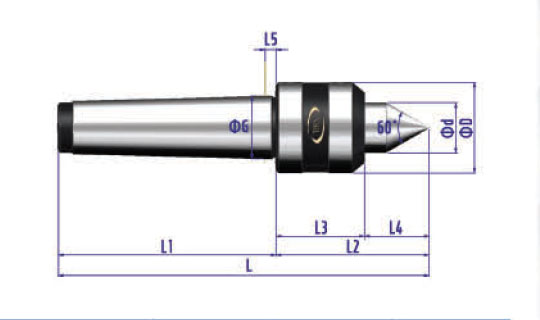

NSR-HBC TYPE
- 减少工件干涉本体旋转顶尖部分缩小
- 顶尖头部镶入硬质合金，耐磨性显著提高
- 硬质合金硬度为HRA 90-91
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1008012 | 2HBC | MT2 | 38 | 18 | 124 | 68 | 56 | 35 | 21 | 6 | 1 | 300 | 6,000 | 0.003 |
| 1008013 | 3HBC | MT3 | 38 | 18 | 141 | 85 | 56 | 35 | 21 | 6 | 10 | 400 | 6,000 | 0.003 |
| 1008014 | 4HBC | MT4 | 45 | 25 | 184 | 108 | 76 | 44 | 32 | 5.3 | 12 | 600 | 5,000 | 0.003 |
| 1008015 | 5HBC | MT5 | 63 | 28 | 229 | 136 | 93 | 58 | 35 | 6.3 | 14 | 750 | 4,000 | 0.003 |

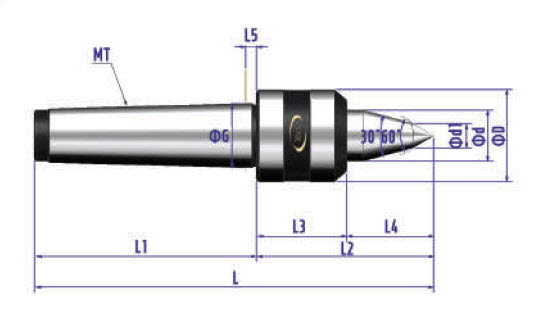

NSR-HBA TYPE
- 顶尖头部采用两段锥度设计，有效减少干涉
- 顶尖部热处理硬度为HRC 58-62
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | Φd1 | ||||||
| 1008024 | 4HBA | MT4 | 45 | 25 | 194.2 | 108 | 86.2 | 44 | 42.2 | 5.3 | 12 | 600 | 5,000 | 0.003 |
| 1008025 | 5HBA | MT5 | 63 | 28 | 238 | 136 | 102 | 58 | 44 | 6.3 | 14 | 750 | 4,000 | 0.003 |
NSR-HBAC TYPE
- 顶尖头部采用两段锥度设计，有效减少干涉
- 顶尖头部镶入硬质合金，耐磨性显著提高
- 硬质合金硬度为HRA 90-91
向左/向右滚动
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | Φd1 | ||||||
| 1008034 | 4HBAC | MT4 | 45 | 25 | 194.2 | 108 | 86.2 | 44 | 42.2 | 5.3 | 12 | 600 | 5,000 | 0.003 |
| 1008035 | 5HBAC | MT5 | 63 | 28 | 238 | 136 | 102 | 58 | 44 | 6.3 | 14 | 750 | 4,000 | 0.003 |
