FC Series

FC Series

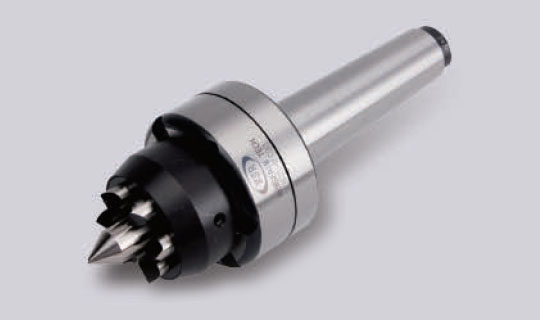

要求量产及超精密同心度的NC专用顶尖

FC-Series

  • 一次性夹紧工作减少工作时间损失可完成生产堡提升
  • 对于工件表面精度本体自然调节
  • 耐磨性优
  • 目前我司有两种锥度柄径和直柄柄径的顶尖制作而成不管什么机型都可以装夹种类繁多的NC车床可使用

FACE DRIVER 中心孔尺寸

向左/向右滚动
NO Model Center Hole Dia Limits
MIN(Φ) MAX(Φ)
1 FC10 2 4
2 FC20 4 8
3 FC30 6 12
4 FC40 8 16

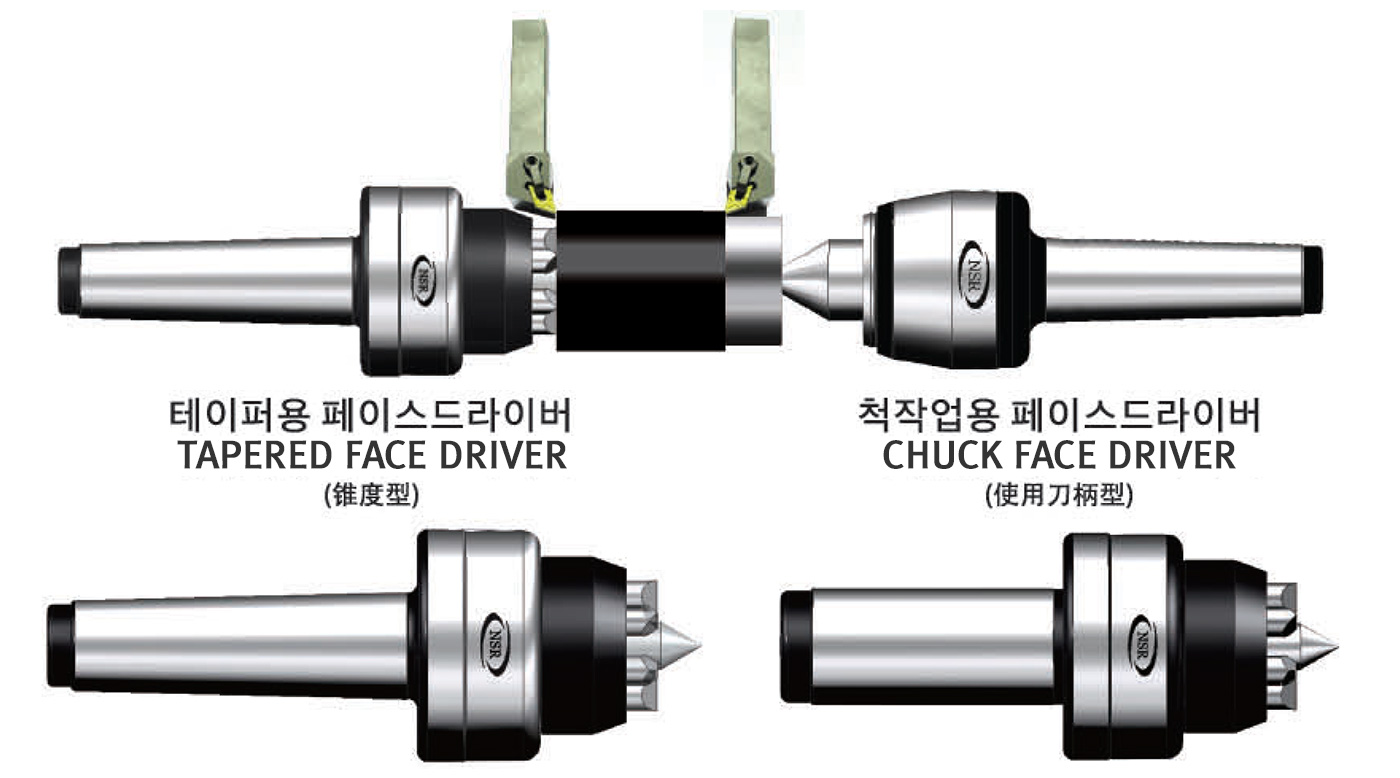

装夹错误的FACE DRIVER

NSR-FC TYPE

  • 适合用于反复量产及要求髙精密同心度的NC车床顶尖
向左/向右滚动
Model
NO
Model Morse Taper Dimension Work
Size
MAX
Weight(kg)
Φd Φd1 Φd2 Φd3 ΦD ΦD1 L L1 L2 L3 L4 L5 L6 L7
1007013 3FC10 MT3 5 17 28 5 41.4 41 141.3 56.3 85 31.8 24.5 6 5 5.3 Φ18~Φ38 55
1007014 4FC10 MT4 5 17 28 5 41.4 41 164.3 56.3 108 31.8 24.5 8 5 5.3
1007015 5FC10 MT5 5 17 28 5 41.4 41 192.3 56.3 136 31.8 24.5 8 5 5.3
1007023 3FC20 MT3 9 26 38 7 52 51.4 148.8 63.8 85 36.8 27 6 6.5 8.8 Φ27~Φ55 60
1007024 4FC20 MT4 9 26 38 7 52 51.4 171.8 63.8 108 36.8 27 8 6.5 8.8
1007025 5FC20 MT5 9 26 38 7 52 51.4 199.8 63.8 136 36.8 27 8 6.5 8.8
1007033 3FC30 MT3 14 38 52 9 68 57.4 168 83 85 47 36 6 9 13 Φ39~Φ75 70
1007034 4FC30 MT4 14 38 52 9 68 57.4 191 83 108 47 36 8 9 13
1007035 5FC30 MT5 14 38 52 9 68 67.4 219 83 136 47 36 8 9 13
1007044 4FC40 MT4 18 54 72 14 83.5 82.5 200.6 92.6 108 57.6 35 8 11 15.6 Φ55~Φ100 100
1007045 5FC40 MT5 18 54 72 14 83.5 52.5 228.6 92.6 136 57.6 35 8 11 15.6

NSR-FCST TYPE

  • 适合用于反复最产及要求高精密同心度的NC车床顶尖
向左/向右滚动
Model
NO
Model Dimension Work
Size
MAX
Weight(kg)

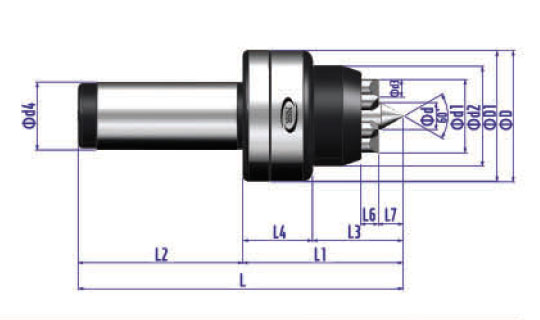

Φd Φd1 Φd2 Φd3 Φd4 ΦD ΦD1 L L1 L2 L3 L4 L6 L7
1007010ST FCST10 5 17 28 5 35 41.4 41 141.3 56.3 85 31.8 24.5 5 5.3 Φ18~Φ38 55
1007020ST FCST20 9 26 38 7 35 52 51.4 148.3 63.8 85 36.8 27 6.5 8.8 Φ27~Φ55 60
1007030ST FCST30 14 38 52 9 35 68 67.4 168 83 85 47 36 9 13 Φ39~Φ75 70
1007040ST FCST40 18 54 72 14 41 83.5 82.5 177.6 92.6 85 57.6 35 11 15.6 Φ55~Φ100 100
FC构成图里的所有配件可以单购买
FC配件订货代码
向左/向右滚动
Part Number Product Name / Type FC10 FC20 FC30 FC40
1 FC COVER 1007010-1 1007020-1 1007030-1 1007040-1
2 FC POINT 1007010-2 1007020-2 1007030-2 1007040-2
3 FC PIN-PIN 1007010-3 1007020-3 1007030-3 1007040-3
3.1 FC POINT-PIN 1007010-3.1 1007020-3.1 1007030-3.1 1007040-3.1
4 FC PIN 1007010-4 1007020-4 1007030-4 1007040-4
5 FC ROLLER 1007010-5 1007020-5 1007030-5 1007040-5
6 FC HEAD 1007010-6 1007020-6 1007030-6 1007040-6
7 FC URETHANE 1007010-7 1007020-7 1007030-7 1007040-7
8 FC SHANK 1007010-8 1007020-8 1007030-8 1007040-8
9 FC SPRING LODE 1007010-9 1007020-9 1007030-9 1007040-9
10 FC SPRING 1007010-10 1007020-10 1007030-10 1007040-10
11 FC END COVER 1007010-11 1007020-11 1007030-11 1007040-11
