SSH Series

SSH Series

고속 회전에 적합

SSH-Series

  • 초고속 정밀 베어링 구조
  • 비접촉 오일실을 사용하여 발열방지, 절삭유 및 이물질 침투 방지
  • 초고속 정밀 작업에 용이
  • RUN OUT 0.002mm 이내

NSR-SSH TYPE

  • 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5
1012002 2SH MT2 49 20 149 68 81 55.5 25.5 4.5 350 15,000 0.002
1012003 3SH MT3 49 20 166 85 81 55.5 25.5 4.5 350 15,000 0.002
1012004 4SH MT4 73 30 222 108 114 77 37 6 650 12,000 0.002
1012005 5SH MT5 73 30 250 136 114 77 37 6 650 12,000 0.002

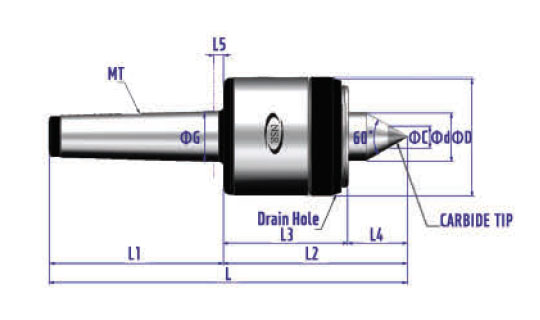

NSR-SSHC TYPE

  • 센터부에 초경을 삽입하여 마모성 최소
  • 초경 경도 HRA 90~91
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1023012 2SHC MT2 49 20 149 68 81 55.5 25.5 4.5 10 350 15,000 0.002
1023013 3SHC MT3 49 20 166 85 81 55.5 25.5 4.5 10 350 15.000 0.002
1023014 4SHC MT4 73 30 222 108 114 77 37 6 14 650 12,000 0.002
1023015 5SHC MT5 73 30 250 136 114 77 37 6 18 650 12,000 0.002

NSR-SSHA TYPE

  • 도바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택/li>
  • 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦB
1012022 2SHA MT2 49 20 155.5 68 87.5 55.5 32 4.5 10 280 15,000 0.002
1012023 3SHA MT3 49 20 172.5 85 87.5 55.5 32 4.5 10 280 15,000 0.002
1012024 4SHA MT4 73 30 236 108 128 77 51 6 14 450 12,000 0.002
1012025 5SHA MT5

73

 30 264 136 128 77 51 6 16 450 12,000 0.002

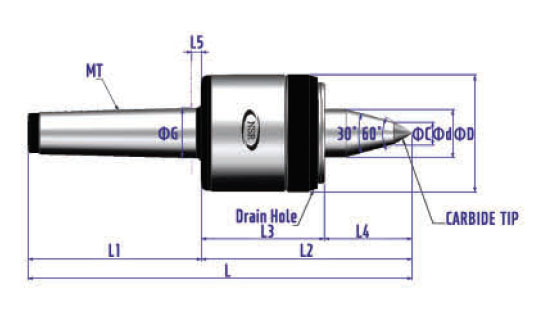

NSR-SSHAC TYPE

  • 바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
  • 센터부에 초경을 삽입하여 마모성 최소화
  • 초경 경도 HRA 90~91
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 ΦC
1023032 2SHAC MT2 49 20 155.5 68 87.5 55.5 32 4.5 10 280 15,000 0.002
1023033 3SHAC MT3 49 20 172.5 85 87.5 55.5 32 4.5 10 280 15,000 0.002
1023034 4SHAC MT4 73 30 236 108 128 77 51 6 14 450 12,000 0.002
1023035 5SHAC MT5 73 30 264 136 128 77 51 6 16 450 12,000 0.002

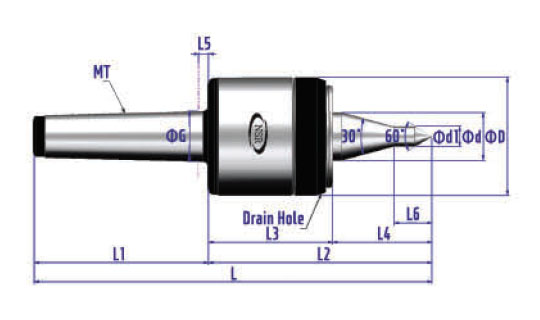

NSR-SSHAL TYPE

  • 바이트 간섭을 가장 최소화 함
  • 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 L6 Φd1
1012042 2SHAL MT2 49 20 166.5 68 98.5 55.5 43 4.5 19 10 250 15,000 0.002
1012043 3SHAL MT3 49 20 183.5 85 98.5 55.5 43 4.5 19 10 250 15,000 0.002
1012044 4SHAL MT4 73 30 246.5 108 138.5 77 61.5 6 23.5 12.5 390 12,000 0.002
1012045 5SHAL MT5 73 30 274.5 136 138.5 77 61.5 6 23.5 12.5 390 12,000 0.002

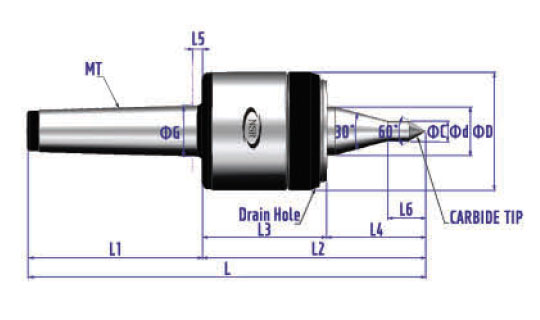

NSR-SSHALC TYPE

  • 바이트 간섭을 가장 최소화 함
  • 센터부에 초경을 삽입하여 마모성 최소화
  • 초경 경도 HRA 90~91
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD Φd L L1 L2 L3 L4 L5 L6 ΦC
1012052 2SSHALC MT2 49 20 166.5 68 98.5 55.5 43 4.5 19 10 250 15,000 0.002
1012053 3SSHALC MT3 49 20 183.5 85 98.5 55.5 43 4.5 19 10 250 15,000 0.002
1012054 4SSHALC MT4 73 30 246.5 108 138.5 77 61.5 6 23.5 12.5 390 12,000 0.002
1012055 5SSHALC MT5 73 30 274.5 136 138.5 77 61.5 6 23.5 12.5 390 12,000 0.002
