KORSNH Series
고속회전에 적합
SNH-Series
- 고속용 특수 정밀 베어링과 특수 오일실을 사용함
- 고속, 고정밀 작업이 용이
- RUN OUT 0.002mm 이내

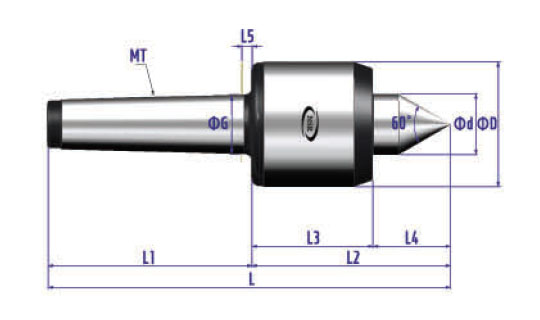

NSR-SNH TYPE
- 센터축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ||||||
| 1003003 | 3SNH | MT3 | 49 | 25 | 162.5 | 85 | 77.5 | 49.5 | 28 | 4.5 | 750 | 6,000 | 0.002 |
| 1003004 | 4SNH | MT4 | 66 | 32 | 213 | 108 | 105 | 64 | 41 | 5.3 | 1,500 | 6,000 | 0.002 |
| 1003005 | 5SNH | MT5 | 82 | 40 | 251 | 136 | 115 | 72 | 43 | 6.3 | 2,500 | 5,000 | 0.002 |
NSR-SNHC TYPE
- 센터부에 초경을 삽입하여 마모성 최소화
- 초경 경도 HRA 90~91
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1003013 | 3SNHC | MT3 | 49 | 25 | 162.5 | 85 | 77.5 | 49.5 | 28 | 4.5 | 10 | 750 | 6,000 | 0.002 |
| 1003014 | 4SNHC | MT4 | 66 | 32 | 213 | 108 | 105 | 64 | 41 | 5.3 | 14 | 1,500 | 6,000 | 0.002 |
| 1003015 | 5SNHC | MT5 | 82 | 40 | 251 | 136 | 115 | 72 | 43 | 6.3 | 18 | 2,500 | 5,000 | 0.002 |

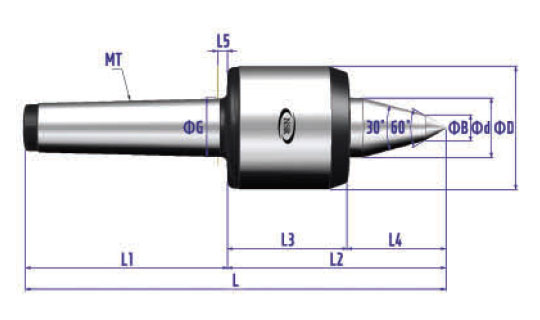

NSR-SNHA TYPE
- 도바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택/li>
- 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦB | ||||||
| 1003023 | 3SNHA | MT3 | 49 | 25 | 172.5 | 85 | 87.5 | 49.5 | 38 | 4.5 | 12 | 600 | 6,000 | 0.002 |
| 1003024 | 4SNHA | MT4 | 66 | 32 | 225 | 108 | 117 | 64 | 53 | 5.3 | 14 | 1,100 | 6,000 | 0.002 |
| 1003025 | 5SNHA | MT5 | 82 | 40 | 273 | 136 | 137 | 72 | 65 | 6.3 | 16 | 2,000 | 5,000 | 0.002 |
NSR-SNHAC TYPE
- 바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
- 센터부에 초경을 삽입하여 마모성 최소화
- 초경 경도 HRA 90~91
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | ΦC | ||||||
| 1003033 | 3SNHAC | MT3 | 49 | 25 | 172.5 | 85 | 87.5 | 49.5 | 38 | 4.5 | 12 | 600 | 6,000 | 0.002 |
| 1003034 | 4SNHAC | MT4 | 66 | 32 | 225 | 108 | 117 | 64 | 53 | 5.3 | 14 | 1,100 | 6,000 | 0.002 |
| 1003035 | 5SNHAC | MT5 | 82 | 40 | 273 | 136 | 137 | 72 | 65 | 6.3 | 16 | 2,000 | 5,000 | 0.002 |

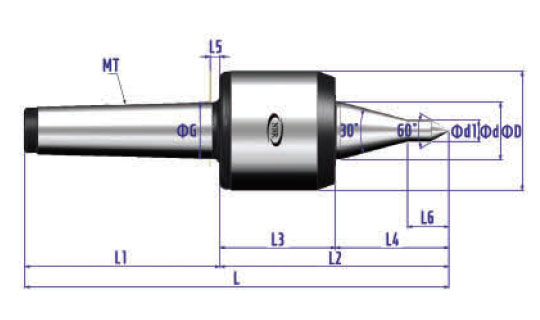

NSR-SNHAL TYPE
- 바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택/li>
- 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | Φd1 | ||||||
| 1003043 | 3SNHAL | MT3 | 49 | 25 | 183.5 | 85 | 98.5 | 49.5 | 49 | 4.5 | 19 | 10 | 500 | 6,000 | 0.002 |
| 1003044 | 4SNHAL | MT4 | 66 | 32 | 235 | 108 | 127 | 64 | 63 | 5.3 | 23 | 12 | 900 | 6,000 | 0.002 |
| 1003045 | 5SNHAL | MT5 | 82 | 40 | 288 | 136 | 152 | 72 | 80 | 6.3 | 23 | 12 | 1,700 | 5,000 | 0.002 |

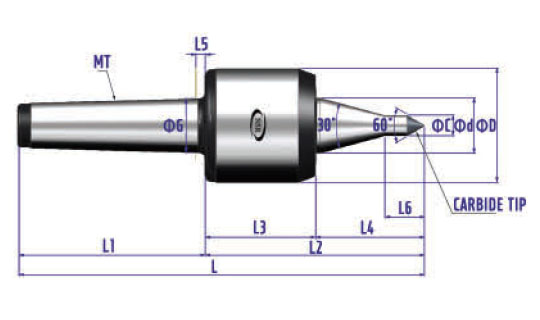

NSR-SNHALC TYPE
- 바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
- 센터부에 초경을 삽입하여 마모성 최소화
- 초경 경도 HRA 90~91
스크롤 좌 / 우
| Model NO |
Model | Morse Taper | Dimension | MAX Weight(kg) |
MAX R.P.M |
MAX Run Out(㎜) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΦD | Φd | L | L1 | L2 | L3 | L4 | L5 | L6 | ΦC | ||||||
| 1003053 | 3SNHALC | MT3 | 49 | 25 | 183.5 | 85 | 98.5 | 49.5 | 49 | 4.5 | 19 | 10 | 500 | 6,000 | 0.002 |
| 1003054 | 4SNHALC | MT4 | 66 | 32 | 235 | 108 | 127 | 64 | 63 | 5.3 | 23 | 12 | 900 | 6,000 | 0.002 |
| 1003055 | 5SNHALC | MT5 | 82 | 40 | 288 | 136 | 152 | 72 | 80 | 6.3 | 23 | 12 | 1,700 | 5,000 | 0.002 |
