SR Series

SR Series

심압대 압력 표시형

SR-Series

공작물의 지지력을 쉽게 알 수 있다.
FACE DRIVER과 함께 사용하면 계속적인 충격에 의한 스핀들 베어링 마모를 최소화 할 수 있다.
RUN OUT 0.003㎜ 이내

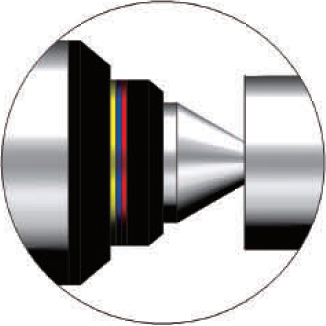

LOW Pressure

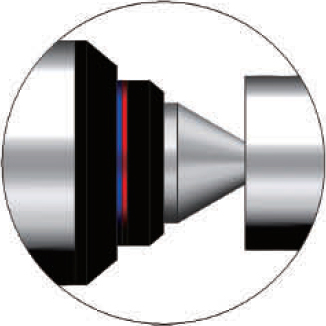

Medium Pressure
High Pressure

Point Exchangeable Center

스크롤 좌 / 우

Color	2SR	3SR	4SR	5SR
YELLOW	0~500kgf	0~500kgf	0~1,000kgf	0~1,500kgf
BLUE	500~1,500kgf	500~1,500kgf	1,000~2,000kgf	1,500~2,000kgf
RED	1,500~2,500kgf	1,500~2,500kgf	2,000~3,000kgf	3,000~4,500kgf

NSR-SR TYPE

센타 축의 열처리 경도 HRC 58~62

스크롤 좌 / 우

Model NO	Model	Morse Taper	Dimension								MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
Model NO	Model	Morse Taper	ΦD	Φd	L	L1	L2	L3	L4	L5	MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
1001502	2SR	MT2	50	25	155	68	87	52.6	34.4	6	400	5,000	0.003
1001503	3SR	MT3	50	25	172	85	87	52.6	34.4	6	700	5,000	0.003
1001504	4SR	MT4	65	32	223	108	115	70	45	8	1,200	3,000	0.003
1001505	5SR	MT5	94	55	294	136	158	88	70	8	2,000	2,000	0.003

NSR-SRC TYPE

센타부에 초경을 삽입하여 마모성 최소
초경 경도 HRA 90~91

스크롤 좌 / 우

Model NO	Model	Morse Taper	Dimension									MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
Model NO	Model	Morse Taper	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
1001512	2SRC	MT2	50	25	155	68	87	52.6	34.4	6	10	400	5,000	0.003
1001513	3SRC	MT3	50	25	172	85	87	52.6	34.4	6	10	700	5,000	0.003
1001514	4SRC	MT4	65	32	223	108	115	70	45	8	14	1,200	3,000	0.003
1001515	5SRC	MT5	94	55	294	136	158	88	70	8	18	2,000	2,000	0.003

NSR-SRA TYPE

바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
센타축의 열처리 경도 HRC 58~62

스크롤 좌 / 우

Model NO	Model	Morse Taper	Dimension									MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
Model NO	Model	Morse Taper	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦB	MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
1001522	2SRA	MT2	50	25	172	168	104	52.6	51.4	6	10	320	5,000	0.003
1001523	3SRA	MT3	50	25	189	85	104	52.6	51.4	6	10	560	5,000	0.003
1001524	4SRA	MT4	65	32	240	108	132	70	62	8	14	960	3,000	0.003
1001525	5SRA	MT5	94	55	329	136	193	88	105	8	18	1,600	2,000	0.003

NSR-SRAC TYPE

바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
센타부에 초경을 삽입하여 마모성 최소화
초경 경도 HRA 90~91

스크롤 좌 / 우

Model NO	Model	Morse Taper	Dimension									MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
Model NO	Model	Morse Taper	ΦD	Φd	L	L1	L2	L3	L4	L5	ΦC	MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
1001532	2SRAC	MT2	50	25	172	68	104	52.6	51.4	6	10	320	5,000	0.003
1001533	3SRAC	MT3	50	25	189	85	104	52.6	51.4	6	10	560	5,000	0.003
1001534	4SRAC	MT4	65	32	240	108	132	70	62	8	14	960	3,000	0.003
1001535	5SRAC	MT5	94	55	329	136	193	88	105	8	18	1,600	2,000	0.003

NSR-SRAL TYPE

바이트 간섭을 가장 최소화 함
센타축의 열처리 경도 HRC 58~62

스크롤 좌 / 우

Model NO	Model	Morse Taper	Dimension										MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
Model NO	Model	Morse Taper	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	Φd1	MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
1001542	2SRAL	MT2	50	25	177	68	109	52.6	56.4	6	13.2	10	320	5,000	0.003
1001543	3SRAL	MT3	50	25	194	85	109	52.6	56.4	6	13.2	10	560	5,000	0.003
1001544	4SRAL	MT4	65	32	250.5	108	142.5	70	58.5	8	18.5	12	960	3,000	0.003
1001545	5SRAL	MT5	94	55	344	136	208	88	120	8	22.7	14	1,600	2,000	0.003

NSR-SRALC TYPE

바이트 간섭을 가장 최소화 함
센타부에 초경을 삽입하여 마모성 최소화.
초경 경도 HRA 90~91

스크롤 좌 / 우

Model NO	Model	Morse Taper	Dimension										MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
Model NO	Model	Morse Taper	ΦD	Φd	L	L1	L2	L3	L4	L5	L6	ΦC	MAX Weight(kg)	MAX R.P.M	MAX Run Out(㎜)
1001552	2SRALC	MT2	50	25	177	68	109	52.6	56.4	6	13.2	10	320	5,000	0.003
1001553	3SRALC	MT3	50	25	194	85	109	52.6	56.4	6	13.2	10	560	5,000	0.003
1001554	4SRALC	MT4	65	32	250.5	108	142.5	70	58.5	8	18.5	12	960	3,000	0.003
1001555	5SRALC	MT5	94	55	344	136	208	88	120	8	22.7	14	1,600	2,000	0.003
