SNN Series

SNN Series

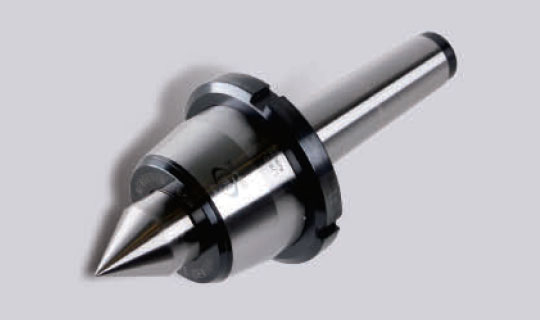

NC 공작기계용 회전센타

SNN-Series

  • 특수 OIL SEAL용 채용 절삭유 및 이물질 침투 방지
  • 고정도 3중 베어링 구조를 채용하여 회전 정밀도가 높고 수명이 길다
  • RUN OUT 0.003㎜ 이내

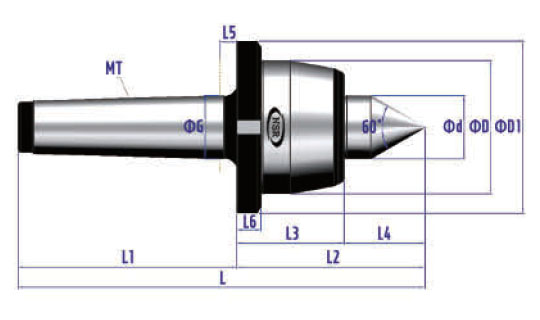

NSR-SNN TYPE

  • NUT 부착용으로 착탈이 용이
  • 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD ΦD1 Φd L L1 L2 L3 L4 L5 L6
1001062 2SNN MT2 49 65 25 140 68 72 42 30 6 10 500 5,000 0.003
1001063 3SNN MT3 49 65 25 157 85 72 42 30 6 10 500 5,000 0.003
1001064 4SNN MT4 66 85 31.4 201 108 93 53 40 8 12 800 3,800 0.003
1001065 5SNN MT5 83 105 40 251 136 115 65 50 8 15 2,000 3,000 0.003
1001066 6SNN MT6 105 125 50 324 189 135 75 60 10 17 3,500 2,800 0.003

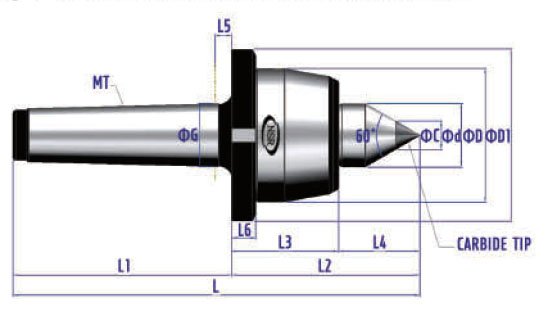

NSR-SNNC TYPE

  • NUT 부착용으로 착탈이 용이
  • 센터부에 초경을 삽입하여 마모성 최소화
  • 초경 경도 HRA 90~91
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD ΦD1 Φd L L1 L2 L3 L4 L5 L6 ΦC
1001072 2SNNC MT2 49 65 25 140 68 72 42 30 6 10 10 500 5,000 0.003
1001073 3SNNC MT3 49 65 25 157 85 72 42 30 6 10 10 500 5,000 0.003
1001074 4SNNC MT4 66 85 31.4 201 108 93 53 40 8 12 14 800 3,800 0.003
1001075 5SNNC MT5 83 105 40 251 136 115 65 50 8 15 18 2,000 3,000 0.003
1001076 6SNNC MT6 105 125 50 324 189 135 75 60 10 17 30 3,500 2,800 0.003

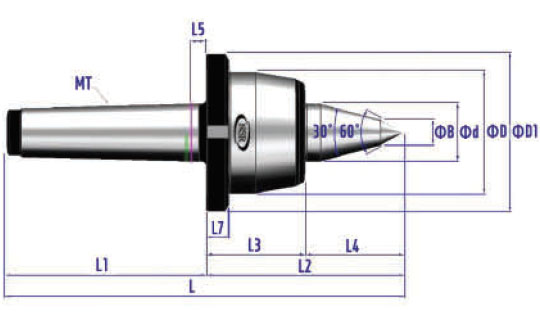

NSR-SNNA TYPE

  • NUT 부착용으로 착탈이 용이
  • 바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
  • 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD ΦD1 Φd L L1 L2 L3 L4 L5 L7 ΦB
1001082 2SNNA MT2 49 65 25 155 68 87 42 45 6 10 10 300 5,000 0.003
1001083 3SNNA MT3 49 65 25 172 85 87 42 45 6 10 10 300 5,000 0.003
1001084 4SNNA MT4 66 85 31.4 214 108 106 53 53 8 12 14 500 3,800 0.003
1001085 5SNNA MT5 83 105 40 266 136 130 65 65 8 15 16 1,500 3,000 0.003
1001086 6SNNA MT6 105 125 50 342 189 153 75 78 10 17 18 2,500 2,800 0.003

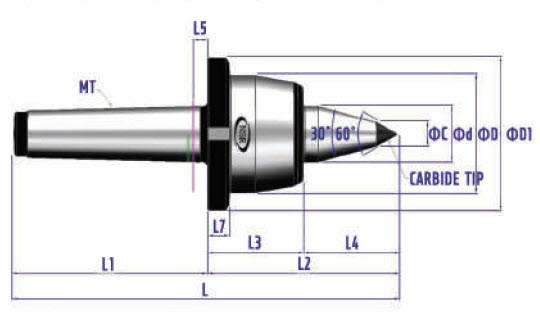

NSR-SNNAC TYPE

  • NUT 부착용으로 착탈이 용이
  • 바이트 간섭을 최소화 하기 위해 센타부에 2단 각도 채택
  • 센터부에 초경을 삽입하여 마모성 최소화
  • 초경 경도 HRA 90~91
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD ΦD1 Φd L L1 L2 L3 L4 L5 L6 ΦC
1001092 2SNNAC MT2 49 65 25 155 68 87 42 45 6 10 10 300 5,000 0.003
1001093 3SNNAC MT3 49 65 25 172 85 87 42 45 6 10 10 300 5,000 0.003
1001094 4SNNAC MT4 66 85 31.4 214 108 106 53 53 8 12 14 500 3,800 0.003
1001095 5SNNAC MT5 83 105 40 266 136 130 65 65 8 15 16 1,500 3,000 0.003
1001096 6SNNAC MT6 105 125 50 342 189 153 75 78 10 17 18 2,500 2,800 0.003

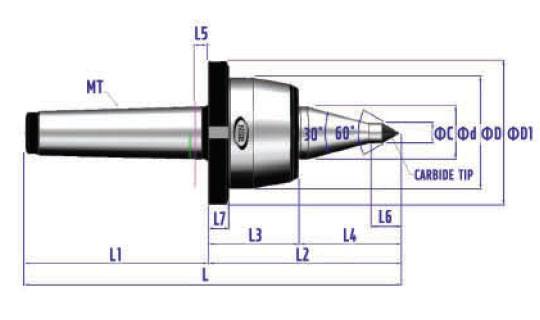

NSR-SNNAL TYPE

  • NUT 부착용으로 착탈이 용이
  • 바이트 간섭을 가장 최소화 함
  • 센터 축의 열처리 경도 HRC 58~62
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD ΦD1 Φd L L1 L2 L3 L4 L5 L6 L7 Φd1
1001102 2SNNAL MT2 49 65 25 160 68 92 42 50 6 17 10 10 300 5,000 0.003
1001103 3SNNAL MT3 49 65 25 177 85 92 42 50 6 17 10 10 300 5,000 0.003
1001104 4SNNAL MT4 66 85 31.4 221 108 113 53 60 8 18 12 12 500 3,800 0.003
1001105 5SNNAL MT5 83 105 40 276 136 140 65 75 8 17.5 15 12 1,500 3,000 0.003
1001106 6SNNAL MT6 105 125 50 359 189 170 75 95 10 25 17 14 2,500 2,800 0.003

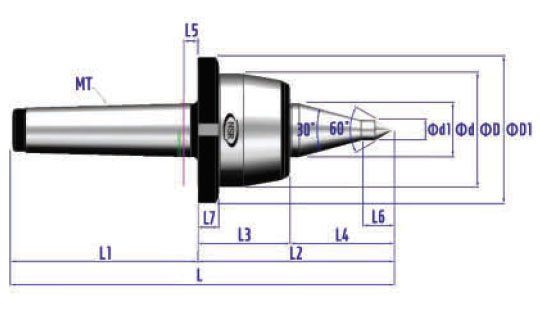

NSR-SNNALC TYPE

  • NUT 부착용으로 착탈이 용이
  • 바이트 간섭을 가장 최소화 함
  • 센터부에 초경을 삽입하여 마모성 최소화
  • 초경 경도 HRA 90~91
스크롤 좌 / 우
Model
NO		 Model Morse Taper Dimension MAX
Weight(kg)		 MAX
R.P.M		 MAX
Run Out(㎜)
ΦD ΦD1 Φd L L1 L2 L3 L4 L5 L6 L7 Φd1
1001112 2SNNALC MT2 49 65 25 160 68 92 42 50 6 17 10 10 300 5,000 0.003
1001113 3SNNALC MT3 49 65 25 177 85 92 42 50 6 17 10 10 300 5,000 0.003
1001114 4SNNALC MT4 66 85 31.4 221 108 113 53 60 8 18 12 12 500 3,800 0.003
1001115 5SNNALC MT5 83 105 40 276 136 140 65 75 8 17.5 15 12 1,500 3,000 0.003
1001116 6SNNALC MT6 105 125 50 359 189 170 75 95 10 25 17 14 2,500 2,800 0.003
